其他

当前位置 >> 主页 > 其他 >

石英玻璃



      我厂生产的光学石英玻璃窗口片,能耐高温和高压,主要应用于:特种光源,光学仪器,光电子,军工,冶金,半导体,光通讯等领域。它能实验温度:1200度,软化温度为:1730度,具体参数如下。

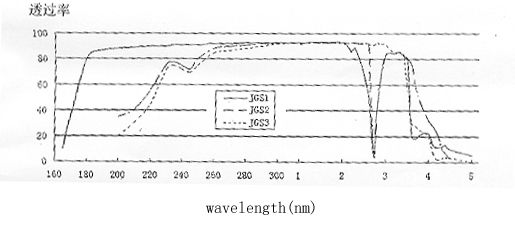

      1.JGS1(远紫外光学石英玻璃)
      它是用高纯度氢氧熔化的光学石英玻璃。具有优良的 透紫外性能,特别是在短波紫外区,其透过性能远远地胜过所有其他玻璃,在185mμ处的透过率可达90%,是185—2500mμ波段范围内的优良光学材料。
      2.JGS2(紫外光学石英玻璃)
      它是用氢氧熔化的光学石英玻璃。它是透过220—2500mμ波段范围内的良好材料。
      3.JGS3:(红外石英玻璃)
      它是具有较高的透红外性能,透过率高达85%以上,其应用波段范围260—3500mμ的光学材料。

石英玻璃物理性能
表1.
机 械 性 能标 准 值
密度2.2g/cm3
抗压强度1100Mpa
抗弯强度67Mpa
抗拉强度48Mpa
泊松比0.14~0.17
杨氏模量72000Mpa
刚性模量31000Mpa
莫氏硬度5.5~6.5

表2.
机 械 性 能标 准 值
变形点1280℃
软化点1780℃
退火点1250℃
比热(20~350℃)670J/kg.℃
热导率(20℃)1.4W/m.℃
折射率1.4585
热膨胀系数5.5×10-7cm/cm.℃
热加工温度1750~2050℃
短期使用温度1300℃
长期使用温度1100℃

Copyright © -2017  南通海晟光学有限公司   Incorporated. All rights reserved.
公司地址:江苏省海安县曲塘镇胡庄村16  地区邮编:226671  企业邮箱:sales@nthsgx.com
业务咨询:15850496357   公司电话:0513-88628868
中华人民共和国非经营性ICP编号:苏ICP备18020097号-1
技术支持: 南通百度
